دیود لیزر پروانه ای 1030 نانومتری 200 میلی وات 100 کیلوهرتز DFB

دیود لیزری پروانه ای DFB 1030 نانومتری 200 میلی وات 100 کیلوهرتز، دیود لیزری بسته پروانه ای DFB با پهنای خط باریک و توان بالا است که به طور گسترده به عنوان منبع اولیه برای لیزرهای فیبر یا برای اندازه گیری های طیفی دقیق استفاده می شود.

ارسال استعلام

توضیحات محصول

1-خلاصه:

دیود لیزر پروانه‌ای DFB 1030 نانومتری 200 میلی‌وات و 100 کیلوهرتز، دیود لیزری پکیج پروانه‌ای DFB با پهنای خط باریک و توان بالا است که به‌طور گسترده به‌عنوان منبع اولیه برای لیزرهای فیبر یا برای اندازه‌گیری‌های طیفی دقیق استفاده می‌شود.

2. ویژگی ها:

• 200mW قدرت خروجی بالا.

• پهنای خط باریک زیر 100 کیلوهرتز.

• فیبر PM فراتر از 18 دسی بل بالا PER؛

• بسته پروانه 14 پین؛

• پمپ حرارتی ترموالکتریک داخلی و فوتودیود مانیتور؛

• قابلیت اطمینان بالای میدانی.

قابلیت اطمینان:Telcordia GR-468. RoHS

3. برنامه های کاربردی:

• منبع بذر برای لیزر؛

• طیف‌سنجی؛

• حسگر نوری.

4. حداکثر مطلق رتبه بندی

پارامتر	نماد	حداقل	حداکثر	واحد
جریان معکوس LD	IR	-	2	V
LD جریان رو به جلو	اگر	-	500	mA
MPD ولتاژ معکوس	VMPD	-	20	V
ولتاژ کولر ترموالکتریک	VTEC	-	4.8	V
جریان کولر ترموالکتریک	ITEC	-	2.5	A
دمای کیس عملیاتی	TC	-45	70	℃
دمای ذخیره سازی	TSTG	-40	85	℃
رطوبت ذخیره سازی	-	5	85	%RH
تخلیه الکترواستاتیک (ESD)	VESD	-	500	V
دمای لحیم کاری سرب	STEMP	-	260	℃
زمان لحیم کاری سرب	STIME		10	ثانیه

5. ویژگی های الکترواپتیکال (دمای لیزر 25 درجه):

پارامتر	نماد	وضعیت	حداقل	تایپ کنید	حداکثر	واحد
طول موج مرکز	λc	TL = 15 × 35 ℃ CW	1028	1030	1032	نانومتر
توان خروجی نوری	PO	TL=25℃	-	200	-	میلی وات
جریان آستانه	ITH	TL=25℃	-	45	70	mA
ولتاژ کاری	VOP	POP= 200mW (CW)	-	-	2.5	V
جریان عملیاتی	آیوپ	POP= 200mW (CW)	-	300	500	mA
عرض خط	Δλ	-	-	30	100	کیلوهرتز
نسبت سرکوب حالت جانبی	SMSR	-	-	40	-	دسی بل
نسبت خاموشی قطبش	ER	-	18	-	-	دسی بل
دما ضریب طول موج	Δλ/ΔT	-	-	0.08	-	نانومتر/℃
پاسخگویی MPD	IMON/POP	ولتاژ بایاس @-5V	1	-	30	μA/mW
مقاومت ترمیستور	RTH	-	9.5	10	10.5	KΩ

6. مشخصات فیبر نوری:

پارامترها	توضیحات
نوع فیبر	PM980
نوع پیگتیل	لوله شل 900 میکرومتر
طول دم خوک	0.1±1.2 متر
نوع رابط	FC/APC

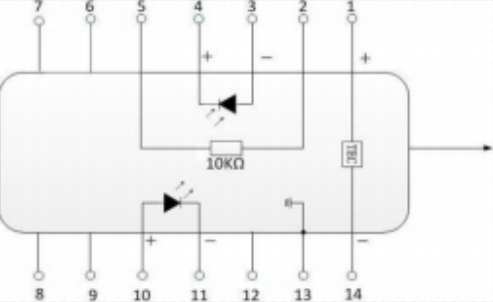

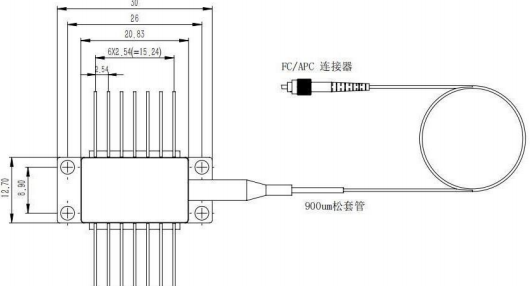

7. تعریف بسته و تعریف PIN-OUT (واحد: میلی‌متر):

1030nm 200mW 100KHz DFB Butterfly Laser Diode

نوع 2

پین	توضیحات	پین	توضیحات
1	TEC(+)	14	TEC(-)
2	ترمیستور	13	زمین مورد
3	آند مانیتور PD (-)	12	NC
4	کاتد مانیتور PD (+)	11	کاتد لیزر (-)
5	ترمیستور	10	آند لیزری (+)
6	NC	9	NC
7	NC	8	NC
