دیود لیزری پروانه ای 1064 نانومتری 200 میلی وات DFB

دیود لیزر پروانه ای 1064 نانومتری 200 میلی وات DFB یک لیزر با پهنای خط باریک با پهنای خط 100 کیلوهرتز و توان خروجی تا 200 میلی وات است که به طور گسترده در منابع لیزر فیبر دانه و لیدار استفاده می شود.

ارسال استعلام

توضیحات محصول

دیود لیزری پروانه ای 1064 نانومتری 200 میلی وات DFB یک لیزر با پهنای خط باریک با پهنای خط 100 کیلوهرتز و توان خروجی تا 200 میلی وات است که به طور گسترده در منابع دانه لیزری فیبر و لیدار استفاده می شود.

ویژگی های دیود لیزری پروانه ای 1064 نانومتری 200 میلی وات DFB

200mW قدرت خروجی بالا;

قابلیت اطمینان بالا در زمینه اثبات شده؛

Pigtail فیبر Hi1060 SM یا PM980-HP.

بسته پروانه 14 پین;

فتودیود پمپ حرارتی ترموالکتریک داخلی و مانیتور؛

قابلیت اطمینان:Telcordia GR-468. RoHS

کاربردهای دیود لیزری پروانه ای 1064 نانومتری 200 میلی وات DFB:

منبع بذر برای لیزر;

طیف سنجی;

سنجش نوری

حداکثر مطلق رتبه بندی

پارامتر	نماد	حداقل	حداکثر	واحد
حداکثر ولتاژ کاری	V	-	2.5	V
حداکثر جریان عملیاتی	I	-	500	mA
MPD ولتاژ معکوس	VMPD	-	20	V
ولتاژ کولر ترموالکتریک	VTEC	-	4.8	V
جریان کولر ترموالکتریک	ITEC	-	1.8	A
دمای کیس عملیاتی	TC	-20	60	℃
دمای ذخیره سازی	TSTG	-40	85	℃
رطوبت ذخیره سازی	-	5	85	%RH
تخلیه الکترواستاتیک (ESD)	VESD	-	500	V
دمای لحیم کاری سرب	STEMP	-	260	℃
زمان لحیم کاری سرب	STIME		10	ثانیه

ویژگی های الکترواپتیکال (دمای لیزر 25 درجه):

پارامتر	نماد	وضعیت	حداقل	تایپ کنید	حداکثر	واحد
طول موج مرکز	λc	TL=15 تا 35 ℃ CW	1062	1064	1066	نانومتر
توان خروجی نوری	PO	TL=25℃	-	200	-	میلی وات
جریان آستانه	ITH	TL=25℃	-	45	70	mA
ولتاژ کاری	VOP	IOP= 200mA(CW)	-	-	2.5	V
جریان عملیاتی	آیوپ	IOP= 200mA(CW)	-	300	500	mA
-3dB عرض طیفی	Δλ	-	-	0.03	-	نانومتر

نسبت سرکوب حالت جانبی	SMSR	-	-	40	-	دسی بل
نسبت خاموشی قطبش	ER	-	18	-	-	دسی بل
دما ضریب طول موج	Δλ/ΔT	-	-	0.08	-	نانومتر/℃
پاسخگویی MPD	IMON/POP	ولتاژ بایاس @-5V	1	-	30	μA/mW
مقاومت ترمیستور	RTH	-	9.5	10	10.5	KΩ

مشخصات فیبر نوری:

پارامترها	توضیحات
نوع فیبر	Hi1060 یا PM980
نوع پیگتیل	لوله شل 900 میکرومتر
طول دم خوک	0.1±1.0 متر
نوع رابط	FC/APC

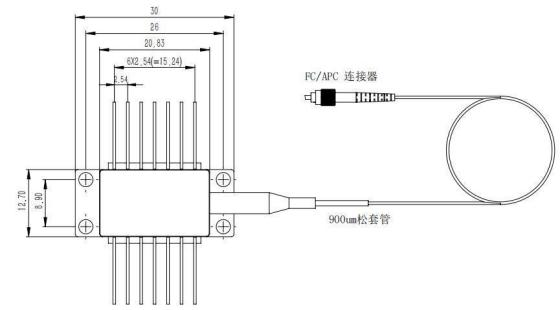

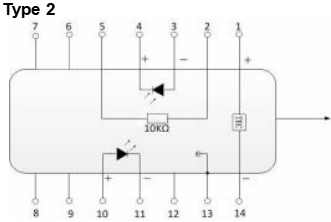

طراحی بسته و تعریف PIN-OUT (واحد: میلی متر):

پین	توضیحات	پین	توضیحات
1	TEC(+)	14	TEC(-)
2	ترمیستور	13	زمین مورد
3	آند مانیتور PD (-)	12	NC
4	کاتد مانیتور PD (+)	11	کاتد لیزر (-)
5	ترمیستور	10	آند لیزری (+)
6	NC	9	NC
7	NC	8	NC

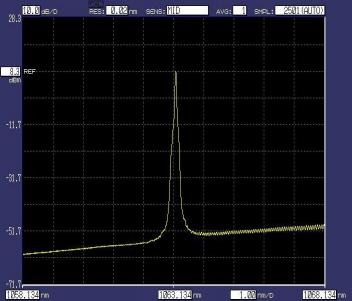

طیف نوری معمولی

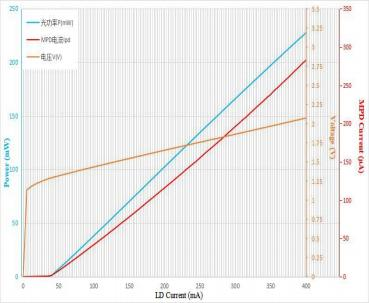

طیف (Pop=200mW,25℃) منحنی‌های جریان نور-ولتاژ (25℃)

اطلاعات سفارش:

BFLD	-XXXX	-X	XX	-XX	X
نوع لیزری	طول موج	توان خروجی	نوع فیبر	رابط	PIN-out
DFB	1064: 1064 نانومتر	2H: 200mW	SM: Hi1060PM : PM980	FA: FC/APCOther	NULL: 14PIN نوع 2 سفارشی (10PIN)

به‌عنوان مثال:BFLD-1060-2HSM-FA (اطلاعات سفارش: دیود لیزر 1064 نانومتری پروانه‌ای DFB با توان خروجی 200 میلی‌وات و فیبر SM Hi1060 با رابط FC/APC، PIN-OUT نوع 2 است).
