لیزر پمپ 980 نیوتن متر از ساخت و ساز مسطح با تراشه در Subcarrier استفاده می کند. تراشه با قدرت بالا به صورت هرمنتیک در یک بسته پروانه 14 پین بدون اپوکسی و بدون شار بسته شده و با یک ترمیستور ، کولر ترموالکتریک و دیود مانیتور مجهز شده است. لیزر پمپ 980nm از تثبیت FBG برای "قفل" طول موج انتشار استفاده می کند. این یک طیف باند باریک بدون سر و صدا ، حتی تحت تغییر دما ، جریان درایو و بازخورد نوری را فراهم می کند. این یک منبع نور برای تقویت کننده فیبر است که در شبکه های ارتباطی نوری استفاده می شود. انواع اصلی تقویت کننده های فیبر نوری EDFA و FRA هستند.

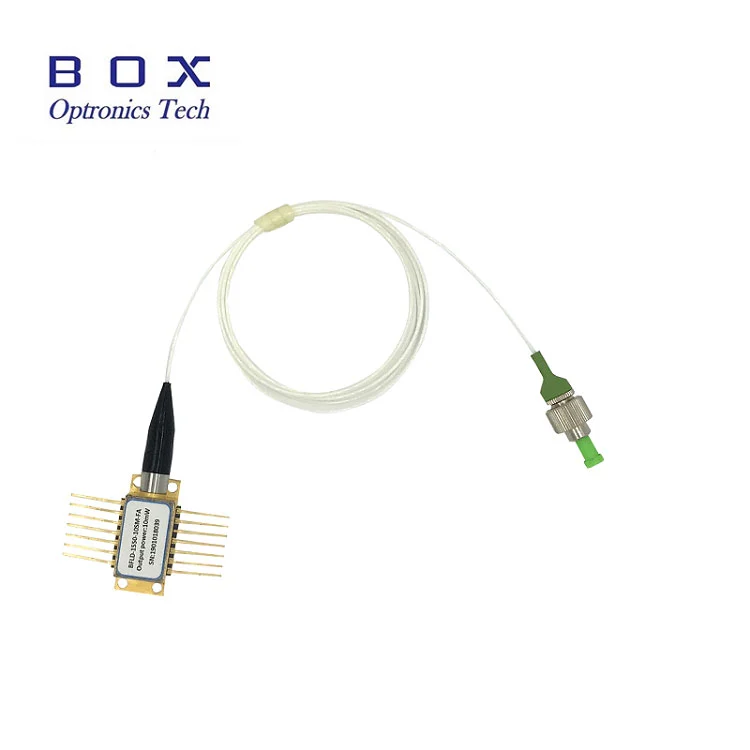

976NM 700MW پمپ لیزر دیود دیود در رنگ آمیزی فیبر HI1060 برای تثبیت طول موج قرار دارد. این دیود لیزر 14pin BTF با قدرت خروجی رایگان Kink تا 700 مگاوات در دسترس است. حداکثر جریان LD به جلو <1200mA است. قوطی رنگ آمیزی آن با یک لوله شل 900um یا فقط فیبر لخت موجود است.
power قدرت عملیاتی بدون کینک تا 700 مگاوات ؛

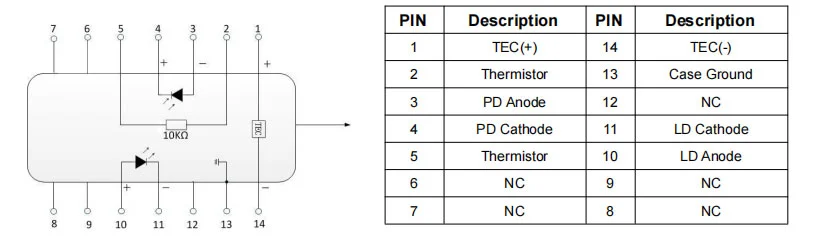

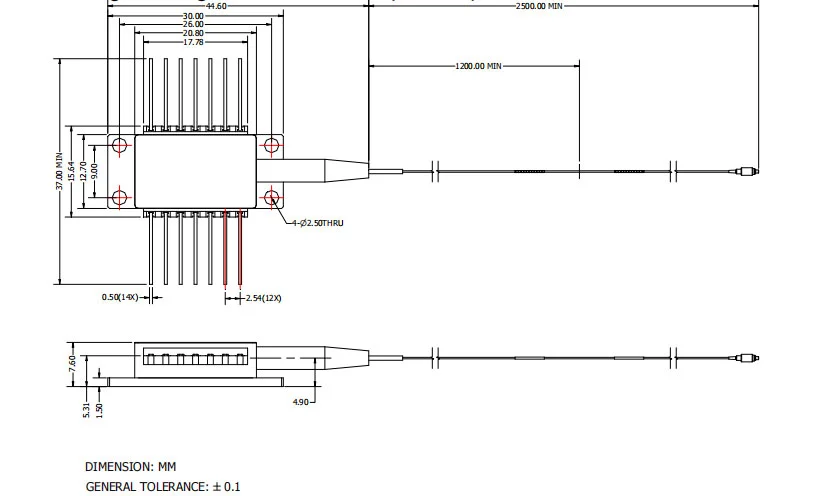

بسته بندی پروانه 14 پین عاری از اپوکسی و بدون شار با فیبر SM ؛
● تثبیت تثبیت گرینگ فیبر ؛
ree انتخاب طول موج در دسترس است.
copy کولر ترموالکتریک یکپارچه ، ترمیستور و دیود مانیتور.
antiflesiples تقسیم طول موج متراکم (DWDM) تقویت کننده فیبر دوپ شده Erbium (EDFA) ؛
strchiten معماری EDFA در شمارش پمپ ؛
tels televise تلویزیون کابلی از راه دور (CATV) و توزیع تعداد گره بسیار بالا.
| پارامتر | نماد | حداقل | تایپ | حداکثر | واحد | یادداشت ها |
| جریان آستانه LD | با | - | 60 | 100 | ما | CW |
| قدرت خروجی | PF | - | - | 700 | MW | if (bol) <1000ma |
| جریان به جلو | اگر | - | 1100 | 1200 | ما | PF = قدرت امتیاز |
| قدرت رایگان | pkink | 450 | - | - | MW | > = 1.2*قدرت رتبه بندی شده |
| جریان رایگان | ایکینک | > = 1.2*اگر (bol) | ما | [1] | ||
| ولتاژ رو به جلو | VF | - | - | 2.5 | V | PF = قدرت امتیاز |
| طول موج مرکزی | ال سی | 973 | 974 | 975 | NM | قله ، PF = قدرت دارای امتیاز |
| ال سی | 975 | 976 | 977 | |||
| چرخش طول موج اوج | △ λp/△ tamb | - | - | 0.02 | nm/℃ | T: FBG TEMP. |
| عرض طیف | △ λ | - | - | 1 | NM | rms@-13db |
| ثبات طیف | -0.5 | - | 0.5 | NM | pf = قدرت امتیاز ، t = 60s | |
| پاسخگویی | واکسیناسیون | - | 8 | 20 | / MW بود | vpd = 5v ، pf = قدرت امتیاز |
| پایداری پاسخگویی را کنترل کنید | - | - | 20 ٪ | - | همه دمای عملیاتی | |
| نظارت بر جریان تاریک | شناسه | - | - | 50 | سد | VPD = 5V |
| جریان TEC | itec | - | - | 2 | A | tcase = 75 |
| ولتاژ TEC | VTEC | - | - | 3.5 | V | tcase = 75 |
| مصرف انرژی MODUAL TEC | P | - | - | 5 | W | tcase = 75 |
| پایداری قدرت> 20MW 10-20 مگاوات 3.5-10 مگاوات |
- | - | - |
0.2 0.5 1 |
DB | اوج به اوج ، T = 60s ، DC تا 50kHz نمونه برداری ، TC = 25 |
| خطای پیگیری | در | -0.5 | - | 0.5 | DB | tc = -5 ~ 75 ℃ ، به [2] اشاره شده است |
| مقاومت در برابر ترمیستور | درشت | 9.5 | 10 | 10.5 | قورباغه | TSTG = 25 |
| ترمیستور B ثابت | بیت | - | 3900 | - | k | TSTG = 25 |
تمام محصولات قبل از حمل و نقل آزمایش شده اند.
کلیه محصولات دارای 1-3 سال ضمانت هستند. (پس از شروع دوره ضمانت کیفیت ، هزینه خدمات تعمیر و نگهداری مناسب را پرداخت کرد.)
ما از تجارت شما قدردانی می کنیم و یک سیاست بازگشت 7 روزه را ارائه می دهیم. (7 روز پس از دریافت موارد) ؛
اگر کالاهایی که از فروشگاه ما خریداری می کنید از کیفیت کمتری برخوردار نیست ، یعنی آنها به صورت الکترونیکی به مشخصات تولید کنندگان کار نمی کنند ، به سادگی آنها را برای جایگزینی یا بازپرداخت به ما برگردانید.
اگر موارد معیوب هستند ، لطفاً طی 3 روز پس از زایمان به ما اطلاع دهید.
برای واجد شرایط بودن بازپرداخت یا جایگزینی ، هر موردی باید در شرایط اصلی خود برگردانده شود.
خریدار مسئول تمام هزینه حمل و نقل متحمل شده است.
س: چه نوع کانکتور را می توانم انتخاب کنم؟
پاسخ: FC/ APC ؛ SC/ APC ؛ بدون کانکتور ...
س: آیا لوله شل در دسترس است؟
پاسخ: Optronics Box می تواند لوله شل 900um را برای محافظت از فیبر رنگدانه فراهم کند.
