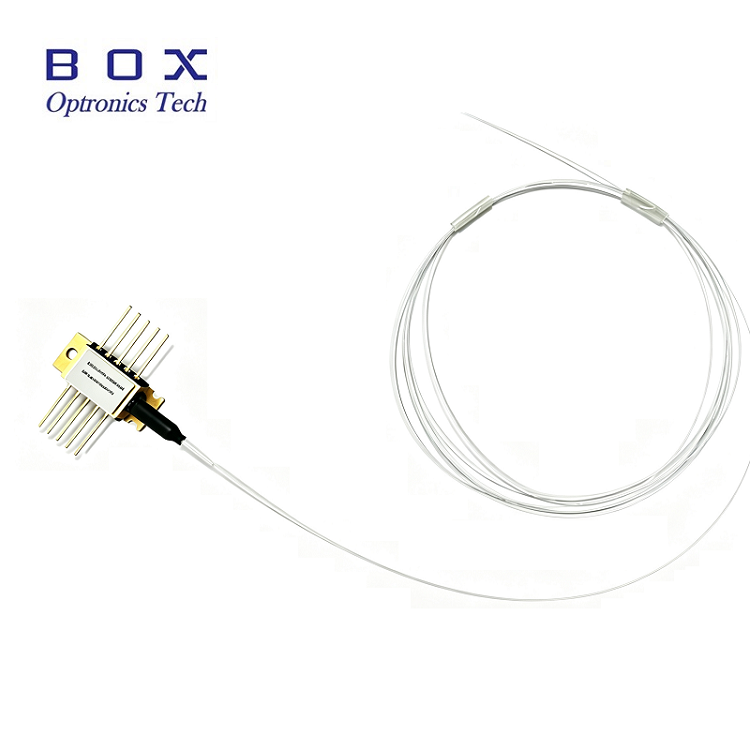

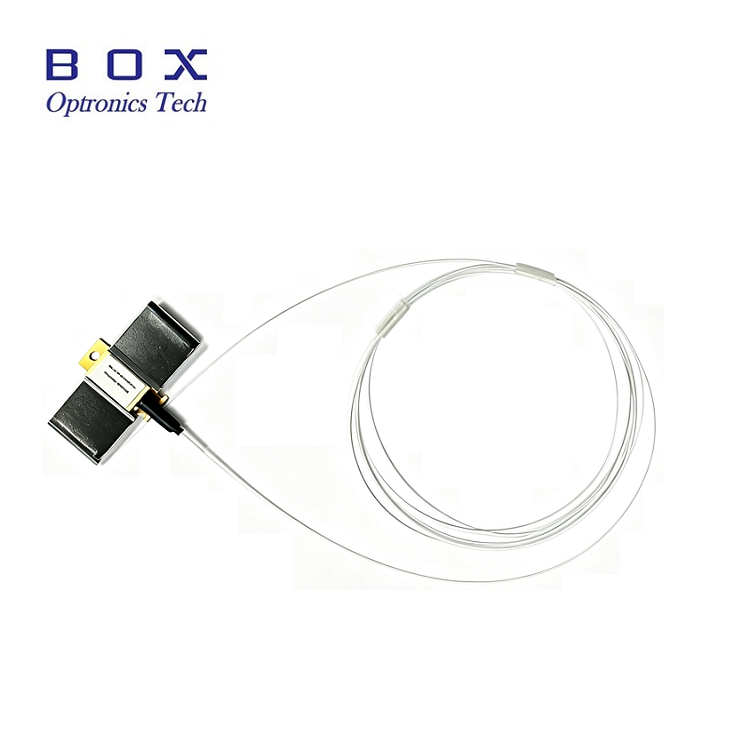

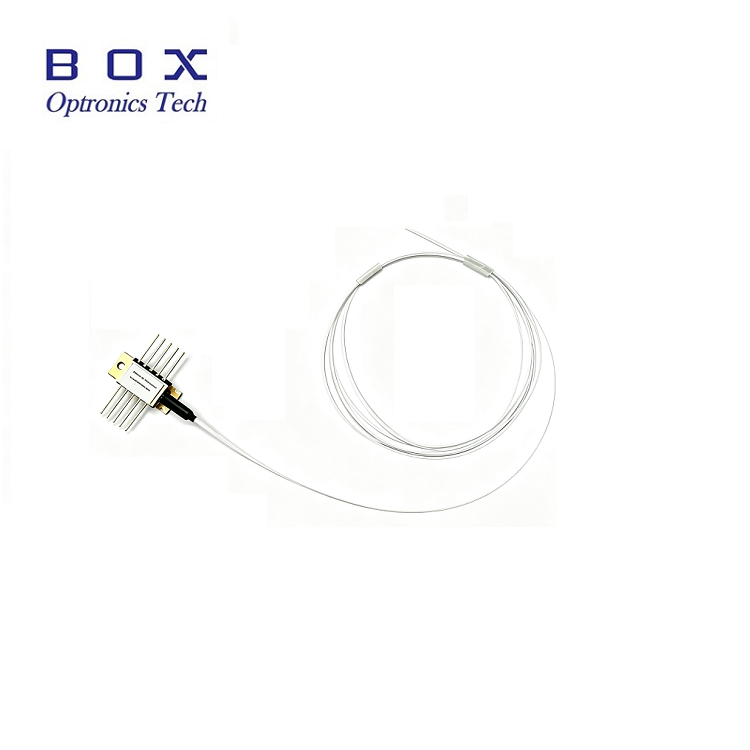

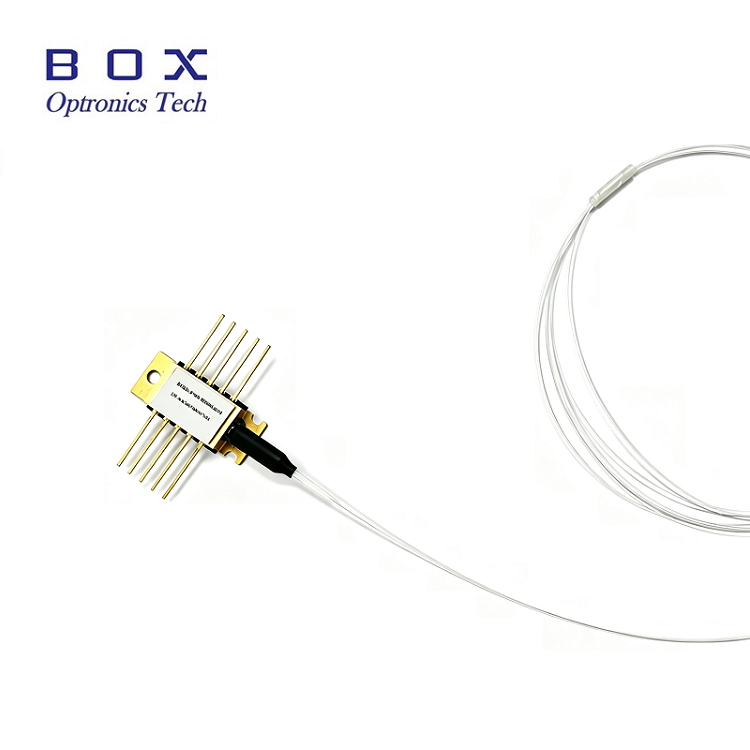

ماژول دیود لیزری پمپ مینی پروانه ای 980 نانومتری 10 پین

عملکرد بی‌نظیر ماژول دیود لیزری 980 نانومتری Box Optronics با پمپ مینی پروانه خنک‌شده با پروانه را کشف کنید - راه‌حل نهایی شما برای پمپاژ با قدرت بالا و پایدار در طول موج در DWDM EDFA و سیستم‌های CATV دوربرد. این ماژول مهر و موم شده هرمتیک که با تثبیت کننده پیشرفته FBG مهندسی شده است، انتشار را دقیقاً در 974 نانومتر یا 976 نانومتر قفل می کند و خروجی بدون پیچ خوردگی تا 600 میلی وات را حتی تحت دما و جریان درایو متغیر ارائه می دهد. TEC، ترمیستور و دیود مانیتور یکپارچه آن خطای ردیابی استثنایی و پایداری برق را تضمین می کند، در حالی که بسته پروانه ای 10 پین بدون اپوکسی با فیبر SM/PM عملکرد قابل اعتماد و بدون نویز را تضمین می کند. این ماژول که برای یکپارچه سازان سیستم و مهندسان شبکه که خواستار کنترل طیف بدون نقص و بالاترین توان های موجود هستند طراحی شده است، تعداد پمپ ها را کاهش می دهد، پیچیدگی خنک کننده را کاهش می دهد و طول عمر تقویت کننده را افزایش می دهد. Trust Box Optronics برای انطباق با Telcordia GR-468 و انتخاب طول موج مناسب - زیرا هر میلی وات در شبکه های نوری نسل بعدی شما اهمیت دارد. اکنون سفارش دهید تا زیرساخت خود را با فناوری پمپاژ اثبات شده و آماده میدان که عملکرد ثابتی را از -20 درجه سانتیگراد تا 75 درجه سانتیگراد ارائه می دهد، ارتقا دهید.

ارسال استعلام

توضیحات محصول

1. توضیحات محصول:

ماژول دیود لیزری 980 نانومتری مینی پروانه خنک‌شده با پمپ پروانه‌ای در یک بسته پروانه‌ای 10 پین بدون اپوکسی و بدون شار مهر و موم شده است و یک ترمیستور، خنک‌کننده ترموالکتریک و دیود مانیتور تعبیه شده است.

ماژول دیود لیزری 980 نانومتری 980 نانومتری مینی پروانه خنک‌شده با پمپ از تثبیت‌کننده FBG برای «قفل کردن» طول موج انتشار استفاده می‌کند. طیف باند باریک بدون نویز را حتی تحت تغییرات دما، جریان درایو و بازخورد نوری ارائه می‌کند. انتخاب طول موج برای برنامه‌هایی که به بالاترین عملکرد در کنترل طیف با بالاترین قدرت‌های موجود نیاز دارند، در دسترس است. این ماژول مطابق با الزامات Telcord ia GR-468-CORE است.

2. ویژگی های محصول:

قدرت عملیاتی بدون پیچ خوردگی 400mW یا 600mW.

بسته پروانه ای 10 پین با فیبر SM Hi1060 یا PM980;

تثبیت گریتینگ فیبر براگ، انتخاب طول موج موجود.

خنک کننده ترموالکتریک، ترمیستور و دیود مانیتور یکپارچه.

3. برنامه های کاربردی:

تقویت کننده های فیبر دوپینگ با تقسیم طول موج متراکم (DWDM) (EDFA)؛

معماری های EDFA تعداد پمپ کاهش یافته است.

ترانک های تلویزیون کابلی (CATV) بسیار دور و توزیع تعداد گره بسیار بالا.

4. حداکثر مطلق رتبه بندی:

پارامتر	نماد	حداقل	تایپ کنید	حداکثر	واحد	یادداشت ها
دمای کیس عملیاتی	TCASE	-20	-	75	℃	-
دمای ذخیره سازی	TSTG	-40	-	85	℃	2000 ساعت
LD جریان رو به جلو	اگر	-	-	1100	mA	-
جریان معکوس LD	IR	-	-	10	uA	-
LD ولتاژ معکوس	VR	-	-	2	V	-
PD جریان رو به جلو	IPD	-	-	-10	mA	-
PD ولتاژ معکوس	VPD	-	-	20	V	-
جریان TEC	ITEC	-	-	2	A	-
ولتاژ TEC	VTEC	-	-	3.0	V	-
شعاع خم فیبر	-	30	-	-	میلی متر	-
رطوبت نسبی	RH	0	-	95%	-	غیر متراکم
زمان لحیم کاری سرب	-	-	-	10	دوم	260 درجه سانتیگراد
نیروی کشش محوری فیبر	-	-	-	5	N	-
نیروی کشش جانبی فیبر	-	-	-	2.5	N	-

5. ویژگی های الکترواپتیکال (دمای لیزر 25 درجه):

پارامترها	نماد	حداقل	تایپ کنید	حداکثر	واحد	یادداشت ها
جریان آستانه LD	ITH		90	110	mA	CW
توان خروجی	PF		400		میلی وات	اگر (BOL)<900mA
توان خروجی	PF		600		میلی وات	اگر (BOL)<1000mA
LD جریان رو به جلو	اگر			1200	mA	PF=قدرت امتیازی
قدرت بدون پیچ خوردگی	PKINK	700			میلی وات	>= 1.2* قدرت امتیازی
جریان بدون پیچ خوردگی	IKINK	>= 1.2*اگر (BOL)			mA	[1]
LD ولتاژ جلو	VF			2.5	V	PF=قدرت امتیازی
طول موج مرکز	λC	973	974	975	نانومتر	اوج، PF = قدرت امتیازی
طول موج مرکز	λC	975	976	977	نانومتر	اوج، PF = قدرت امتیازی
اوج چرخش طول موج	△λp/△Tamb			0.02	نانومتر/℃	T: دمای FBG
عرض طیف	△λ			2	نانومتر	RMS@-13dB
پایداری طیف		-0.5		0.5	نانومتر	PF = توان امتیازی، t = 60 ثانیه
نظارت بر پاسخگویی	IM/PF		1	20	uA/mW	VPD=5V,PF=قدرت نامی
پایش پایداری پاسخگویی				20%		@تمام دمای عملیاتی
نظارت بر جریان تاریک	شناسه			50	nA	VPD=5V
جریان TEC	ITEC			1.5	A	TCASE=75℃
ولتاژ TEC	VTEC			3.0	V	TCASE=75℃
مصرف برق مدول TEC	P			5	W	TCASE=75℃
پایداری برق > 20mW 10-20mW3.5-10mW				0.20.51	دسی بل	پیک به پیک، t=60s، نمونه برداری DC تا 50 کیلوهرتز، TC=25℃
خطای ردیابی	TE	-0.5		0.5	دسی بل	TC=-5~75℃، ارجاع به [2]
مقاومت ترمیستور	RTH	9.5	10	10.5	کوهم	TSTG=25℃
ترمیستور B ثابت	BTH		3900		k	TSTG=25℃

یادداشت ها:

[1] جریان پیچ خوردگی به عنوان جریانی تعریف می شود که انحراف نور در مقابل شیب جریان (dL/dI) از یک تناسب خطی فراتر از +/-50% است، Pkink>= 1.2*قدرت نامی،Ikink>=If(BOL)*1.2

[2] خطای ردیابی در دمای مورد معین تعریف می شود، این تغییر در توان فیبر، در جریان ثابت مانیتور، نسبت به مقدار اندازه گیری شده در مورد 25 درجه سانتیگراد است.

6. مشخصات فیبر نوری:

پارامترها	توضیحات
نوع فیبر	فیبر Hi1060 یا PM980
نوع پیگتیل	فیبر لخت
طول دم خوک	0.2±2.0 متر
نوع رابط	بدون

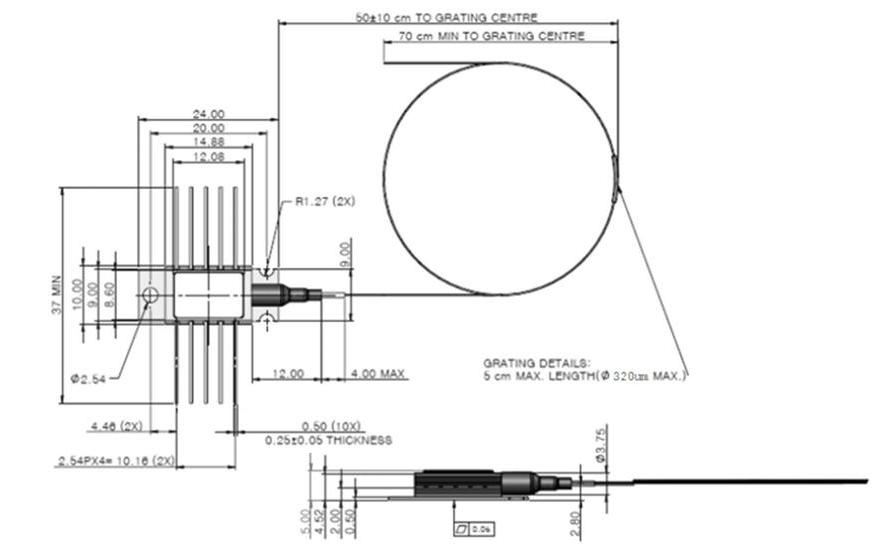

7. تعریف بسته و تعریف PIN-OUT (واحد: میلی‌متر):

980nm 10pin mini butterfly cooled pump laser diode module

پین	توضیحات	پین	توضیحات
1	TEC(+)	10	TEC(-)
2	ترمیستور	9	زمین مورد
3	PDAnode	8	NC
4	کاتد PD	7	کاتد LD
5	ترمیستور	6	آند LD

8. اطلاعات سفارش:

BFLD	-XXXF	-XX	XX	-X	XX	X
لیزر	طول موج	توان خروجی	نوع فیبر	بسته	نوع رابط	لوله شل
پمپ لیزر	974: 974 نانومتر 976: 976 نانومتر	4H: 400mW6H: 600mW	SM : حالت تکیPM : قطبش حفظ می شود	-H: 10PINN کامل: 14PIN	FA : FC/APCSA : SC/APCN0: Null	پوچ: فیبر لخت 1: لوله شل
